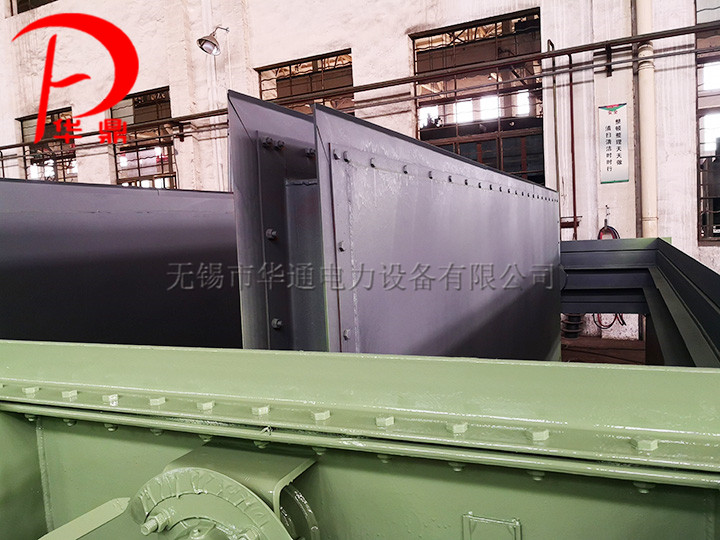

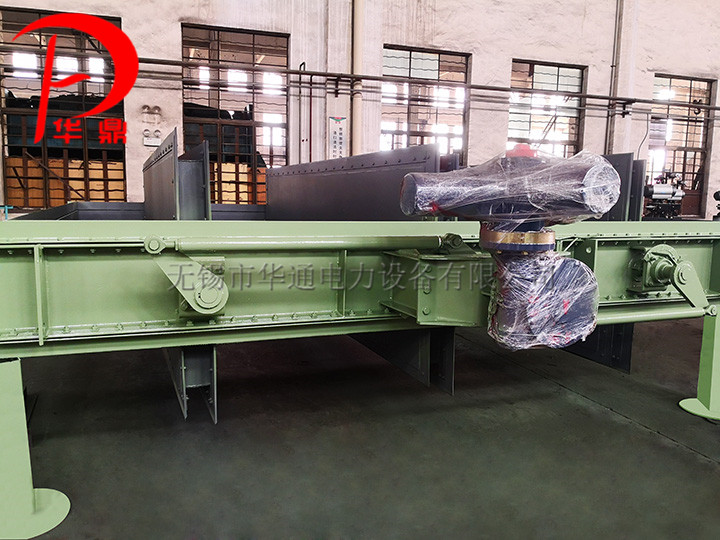

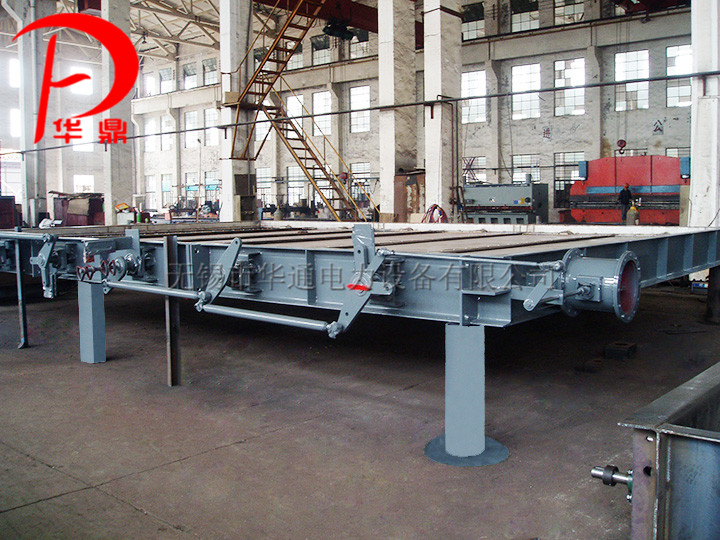

雙層百葉窗擋闆(即脫硫風門)
概述
FGD系列擋闆門是本公司與國外專業公司合作的基礎上制造的适用于煙氣脫硫系統的高密閉關閉擋闆門,它能有效隔絕介質,廣泛應用于其它對高密封有要求的系統中。
完整的FGD擋闆門一般由擋闆門本體,電動(或氣動)執行機構、密封空氣入口閥、風機、電加熱器、控制系統及相關管路附件組成(具體供貨範圍由供需雙方确定)。
此外,擋闆門可配備公司定制産品——儲能式快開機構。當系統故障發生時,擋闆門可快速打開,從而保障系統的安全性。
結構
1、擋闆門為雙層百葉窗結構,葉片設計成中空型,且四周帶密封,從而形成一個由壓縮空氣形成的密封腔體;
2、擋闆的啓閉靠電動(或氣動)執行器通過連杆機構來執行;
3、在全開全閉位置設有機械的鎖定裝置以及行程開關,保證動作的可靠和有效預防誤操作;
4、擋闆門可用多種材料制成,包括碳鋼、不鏽鋼和其他合金材料.
主要技(jì )術參數
1、擋闆門的技(jì )術參數詳見相關合同的技(jì )術協議。
2、密封空氣基本參數:壓力大于介質壓力500Pa,溫度約100℃。
此外,作為脫硫系統的旁路擋闆門,可配備快開機構,可在5s内從全關到全開位置。
